作者：王斌、朱宏淞
會議廳音視頻系統由顯示系統、擴聲系統、電視會議系統、信號管理系統、綜合布線系統、供電系統等子系統組成，可用于保障各類本級或遠程視頻會議。現以某部會議廳為例，構建會議廳音視頻系統。 一、總體設計
部隊會議廳建設，一般按照“按需建設、穩定可靠、適度前瞻、注重節約”的總體思路進行系統設計和設備選型。一是按需建設。該會議廳是召開大型會議和進行重要匯報的主場所，是組織重大演訓活動的視頻導播中樞，需按照這一功能定位組織顯示系統和會議擴聲系統設計，配置多功能高清混合矩陣、多畫面監視墻等設備；二是穩定可靠。鑒于系統保障任務的重要性，需優選質量過硬，有較好售后服務保障的品牌產品，采取環路傳輸、電源互備、智能管控等技術手段，實現重要匯報和演訓活動的萬無一失；三是適度前瞻。選型設備性能要與當前軍地新建類似系統相當，在屏幕顯示、矩陣兼容和擴展能力等主要設備性能選擇上，滿足未來各類保障任務需求；四是注重節約。統籌好穩定與效益、新建與利舊之間的關系，在充分用好原有可修復設備的基礎上，把建設重點放在核心音視頻設備的建設上，注重選擇性價比高、性能穩定的品牌產品，讓有限的經費發揮最大的效益。 二、顯示系統設計 （一）確定大屏類型
主流大屏幕主要有DLP、LED、投影拼接屏三種類型。投影拼接屏存在較大色差，大面積投影拼接亮度不均勻，中心亮，邊緣暗，不予考慮。DLP與LED大屏比較，DLP大屏幕單位面積分辨率高，畫面清晰柔和，適于近距離長時間觀看。缺點是拼接縫隙明顯，顯示整體畫面時有割裂感；LED大屏亮度高，視角大，無色差，色彩還原能力強，動態畫面響應速度快，無拼縫，適于大面積整屏畫面顯示。LED的主要問題時亮度過高，長時間觀看易疲勞，但可通過選用低亮高灰的產品予以解決。因此，選擇LED屏。
項目 DLP LED 對比結果 全屏分辨率 24個以上1080P畫面 3-8個1080P畫面 DLP好于LED 屏體拼縫 ≤0.5mm 0.1mm LED好于DLP 亮度 300-800cd/㎡ 500-2000cd/㎡ DLP畫面柔和，適于近距離長時間觀看，但亮度和對比度不高，受環境光影響大；LED亮度、對比度高，色彩飽和度好，畫面逼真艷麗，受環境光影響小，但近距離觀看，有刺目感，視覺易疲勞 對比度 2000:1 6000:1 亮度均勻性 95% ≥97% LED好于DLP 顏色一致性 按照單元校正，單元之間存在較小色差 單點校正，顏色一致性高 LED好于DLP 灰度等級 1024 1024 相同 觀看視角 水平及垂直120-160° 水平及垂直大于160° LED好于DLP 光源壽命 60000小時 100000小時 LED好于DLP 環境要求 溫度0-35℃；濕度20%-80%無結露；定期清理機箱灰塵 溫度-10℃-40℃；濕度10%-80%無結露；密閉機箱，灰塵無法進入 LED好于DLP 維護空間 1.2m-1.5m 前維護 LED好于DLP 系統安全 光源雙備份，信號環路備份 單元板前維護，10秒可更換；電源、控制卡、線路均可雙備份 LED好于DLP
（二）確定屏幕規格尺寸
根據顯示需求、場地面積、觀看范圍、美觀要求，以及設計規范和工程預算，確定大屏規格尺寸。①顯示需求。可同時顯示2個4K畫面或3個1080P畫面。②符合設計規范。根據《會議電視會場系統工程設計規范》，會議廳中間觀看位置至大屏位置為20m，大屏高度應為20m/6=3.33m，按照兩個16:9屏幕計算，寬度為11.85m。③美觀要求。根據墻面尺寸，按照黃金分割比例計算，大屏寬12.34m，高3.47m。④預算要求。暫按高度3.47m、寬度12.34m計算各規格LED大屏顯示能力和預算，對比三P1.2、P1.5、P1.8種主流規格，P1.5性價比最高,可同時顯示2個4K畫面或8個1080P畫面，預算為380萬元。

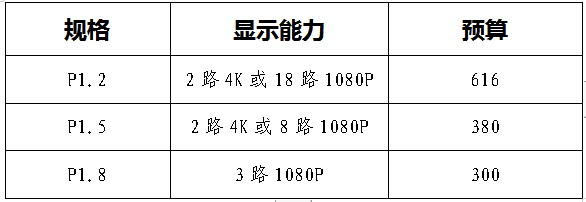

規格 顯示能力 預算 P1.2 2路4K或18路1080P 616 P1.5 2路4K或8路1080P 380 P1.8 3路1080P 300
綜合以上各因素，結合廠家LED大屏模組規格，確定大屏寬度為12.10m±0.1m，高度為3.41m±0.1m。 （三）確定顯示系統架構

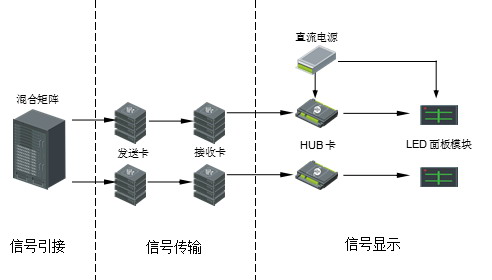

LED大屏采取雙備份結構，除LED顯示板外，發送卡、接收卡、LED模組電源均為主備在線設計，如LED顯示板發生故障，可在10秒鐘內更換。該設計，可確保大屏顯示系統在重大活動中的安全運行，不間斷顯示。
三、擴聲系統設計 （一）確定系統架構

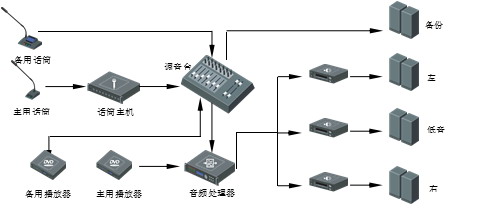

該會議廳一般用于召開會議、演訓導演、觀看錄像、演講授課等活動，采用2.1聲道系統即可滿足需求，同時為確保重大演訓活動時的會議保障安全，需采用主備在線設計。
（二）確定技術指標
國家標準《廳堂擴聲系統設計規范》將廳堂擴聲系統分為文藝演出、多用途和會議3類6級（每類2級）。根據多功能會議廳的日常保障需求，選擇以“二級多用途廳堂聲學指標”為建設標準，具體如下：
最大聲壓級 傳輸頻率特性 傳聲增益 穩態聲場不均勻度 早后期 聲能比 系統總噪聲級 額定通帶內≥98dB 以125-4000Hz的平均聲壓級為0dB，在此頻帶允許范圍內：-6dB到+4dB 125-4000Hz的平均值≥-10dB 1000Hz、4000Hz時≤+8dB 500-2000Hz內1/1倍頻帶分析的平均值≥+3dB NR-25
（三）音箱設計
音箱設計應首先組織現場勘查，測試建聲環境，并根據空間環境確定音箱安裝方式。經測試，會議廳混響時間為1.3T60/s，基本滿足指標要求。由于觀眾區為扁平形狀，寬26.8m，深22.4m，考慮到應用場景較多，擴聲保障較復雜，裝修已完成的實際情況，按照隱藏布設的要求，采用分布式音箱布設方式，確保在各種應用場景下，主席臺和觀眾區均能獲得高度一致的均勻聲場。 四、電視會議系統設計 （一）設備選型
根據全軍電視會議系統體系結構，確定本級電視會議系統為中興、華為或科達等同類型體系架構產品。電視會議服務器應滿足64個2M終端、或32個4M專線終端接入，還可同時接入不少于32個4M的IP會議終端。可同時組織不少于3場的混合會議。電視會議終端應滿足2M、4M、8M的專線或IP接入，具備高清HDMI、DVI、SDI，或標清CVBS等音視頻輸入和輸出接口，可使用PC控制臺進行遠程控制。 （二）系統架構
I系統整體采用樹型結構，主備在線備份，確保對上、對上實時通聯不中斷。
五、信號管理系統設計
信號管理系統的核心是視頻矩陣，有分布式和集中式兩大類。分布式采用IP網絡傳輸、交換、控制視頻信號，具有擴展靈活、傳輸距離遠的特點。集中式矩陣一般集中部署在機房，使用高清或標清視頻線匯聚視頻信號，集中進行交換、轉換和控制，傳輸距離不及分布式，但性價比高，便于集中管控。 根據現場勘查和功能需求，采取集中和分布式相結合方式，在機房布設64*64路集中式矩陣1部，同時在距離較遠的顯示大屏側布設分布式傳輸盒，用于傳輸大屏顯示信號。
六、綜合布線子系統
綜合布線是系統集成、信號流轉、具備功能的基礎和關鍵，必須嚴格按照國標執行，區分為水平子系統、管理子系統、垂直子系統等。結合實際情況，應關注三個方面： （一）設備連接方式
根據線材特性和預算情況，100m內的音頻線路使用直連線，100m以上的音頻線路使用網絡傳輸。200m內的標清視頻和50m以內的高清視頻傳輸使用直連線，其它使用雙絞線傳輸器。對外和到其它樓層會議室線路采用單模光纜傳輸。 （二）線路敷設方式
控制室到會議廳線路沿地槽敷設。控制室到各樓層會議室級聯線路沿大樓走廊弱電橋架和弱電井敷設。控制室機架短接線使用理線架規整，跨機柜短接線從機柜上方線槽敷設。 七、供電系統

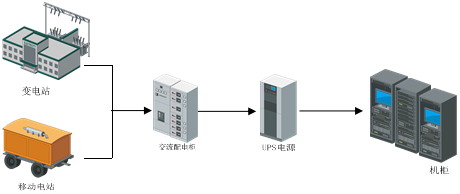

供電系統包括市電、油機供電、UPS應急供電三部分，三位一體，相互支持。系統首用市電，市電中斷時，UPS供電系統確保系統持續供電2小時。油機啟動后，由UPS供電切換至油機供電。
