《DATS V3 校準指南》
一、確認當前軟件最新版本
目前最新的軟件版本是 3.15
二、安裝DATS軟件
找到名為“DATS_V3.15_setup.exe”的文件。雙擊文件以啟動安裝過程。按照屏幕上的說明完成軟件安裝。安裝完成后，先不要啟動DATS軟件。
三、首次啟動/更換USB接口的設置
通常情況下，DATS V3軟件會自動檢測DATS硬件，使用默認設置，不需要進行任何調整。但是，如果有問題，這些是您應該驗證的設置。本指南假設您使用的是DATS V3軟件和DATS V3硬件。
1、確保選擇了正確的硬件設備。
在“Edit”菜單下查看，然后打開“Audio Device Selection”對話框。確保輸入和輸出均選擇“ USB AUDIO CODEC”，如下所示。
2、檢查USB端口設置，以驗證44.1 kHz下的2通道輸入。驗證輸入級別。

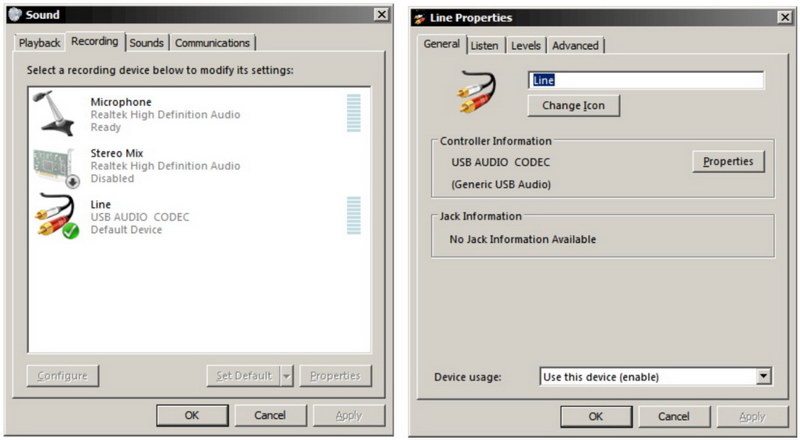

從Windows的“開始”按鈕中選擇“控制面板/聲音”。聲音控制面板打開后，選擇“錄音”選項卡，如下所示（左）。接下來，雙擊線路設備“ USB AUDIO CODEC”以打開如下所示的“屬性”窗口（右）。
切換到“高級”選項卡，然后選擇“ 2通道，16位，44100 Hz（CD質量）”，如下所示（左）。現在單擊“應用”。接下來，選擇“級別”選項卡，并確保將級別設置為最大，如下所示（右），并且不要設置靜音。DATS在1通道輸入或44.1 kHz以外的采樣頻率下將無法正常運行。
單擊一次“確定”按鈕以關閉“屬性”窗口，然后再次單擊“確定”以關閉聲音控制面板。
3、將Windows的音量控制調到最大。
從任務欄中，將Windows主音量控制調至最大。
完成以上設置，開始進行校準。
四、啟動軟件
從開始菜單/桌面/其它快捷方式，啟動軟件。
五、硬件版本號確認
由于第一批生產的DATS V3硬件和隨后生產的硬件之間有一些更改，需要用戶選擇正確的硬件版本。為了在全阻抗范圍內實現精確的校準，軟件的選擇是必要的。
1、如果你使用的是最新版本的DATS V3硬件，則其底部印有修訂字母“H”，在安裝DATS V3.1.5軟件后，用戶通常不需要做進一步操作。
DATS V3 Rev G和Rev H硬件的識別方法
如果您的DATS V3硬件單元的底部沒有修訂字母”H“，請按照以下步驟確定您擁有的硬件版本。Rev G裝置的側面有空的螺絲孔，并且螺絲孔沒有沉孔。（如下圖所示）
如果您使用的是Rev G硬件，并且使用的是V3.1.0軟件（或更高版本），請打開“Preferences”對話框（在“Edit”菜單下），并在如下所示的“DATS Hardware Version”選項組中更改為“Rev G”：
您的硬件選擇將被軟件記住。所選版本顯示在狀態欄中。
六、重置校準數據
在“Impedance Analyzer”菜單下選擇“Impedance Calibration…”，單擊“Restore Default Calibration”，重置校準，然后開始新的校準。
七、使用內置1k歐姆電阻校準
將測試導線連接到DATS V3前面板上的金屬校準端子上。在“Impedance Calibration…”菜單下選擇“Impedance Analyzer”，并按照說明使用內置的±0.1%校準電阻以1k歐姆校準系統。軟件將測試參考電阻并繪制結果。確認屏幕右側的RE字段顯示的值非常接近1000歐姆。如果不是，重復校準程序。數值通常在995到1005歐姆之間。
八、短路測試線校準
從DATS “Impedance Analyzer”菜單中選擇“Test Leads Calibration…”。將測試引線短路，然后單擊 “OK”，以針對測試引線電阻校準軟件。測試引線電阻應小于1歐姆，如下圖所示的DATS屏幕右下角所示。如果測試引線無法校準，在 “Impedance Analyzer”菜單下選擇 “Impedance Calibration…”，單擊 “Restore Default Calibration”，并重復測試引線的校準過程。
九、校準完畢
完成上述步驟后，DATS V3的校準工作已完成，可以開始對電容/電感/電阻/揚聲器/音箱等進行相應的測量。
建議每次重新插拔硬件和重新打開軟件后，都進行校準再做測量。
